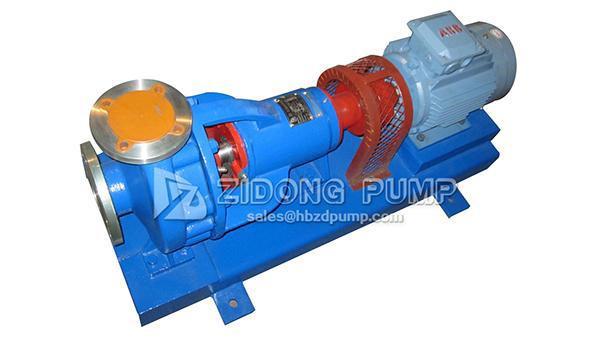

Химический насос с открытым рабочим колесом
Химический насос с открытым рабочим колесом
  • Объемная скорость потока: 1.6-3000м3/ч
  • Напор: 5-125м
  • Скорость вращения: 1450-2900об/мин
  • Диаметр: DN25-500мм
  • Мощность при согласованной нагрузке: 1.1-2.8кВт
  • Рабочая температура: минимальная t -60°C, максимальная t 360℃
  • Материал проточной части: чугун, нержавеющая сталь
Описание

Химический насос с открытым рабочим колесом серии IHK специально разработан для перекачивания веществ в химической промышленности. Рабочее колесо насоса имеет открытую конструкцию, что позволяет избежать закупоривания твердых частиц.

Насосы серии IHK могут перекачивать коррозийные вещества, содержание твердых частиц которых не превышает 35%. Температура веществ обычно колеблется между -20℃ и 105℃. При необходимости можно применить меры по охлаждению для перекачивания веществ с более высокой температурой. Насосы данной серии широко применяются в химической, нефтяной, металлургической, бумажной, пищевой, фармацевтической промышленностях и промышленности синтетических волокон.

Характеристики
  • Для того, чтобы обеспечить износостойкость насоса в зависимости от содержания среды мы используем разные материалы для изготовления проточной части насоса, такие как 321, 304, 316, 316L, двухфазная сталь, CD4MCu и др.
  • В нормальных условиях бесперебойная работа насоса без утечки составляет 8000 часов.
  • При рабочей температуре менее 60°C нет необходимости в использовании охлаждающей воды.
  • Герметичные подшипники не требуют смазки.
Таблица выбора моделей
Серия Скорость вращения (об/мин) Объемная скорость потока (м3/ч) Объемная скорость потока (л/с) Напор (м) Эффективность (%) Мощность привода (кВт) NPSH (м)
IHK25-25-125 2900 1.92 0.53 22 28 1.1 0.5
3.2 0.89 20 31.5 0.5
3.84 1.07 18 30.2 1.5
1450 0.96 0.27 5.5 25 0.55 0.4
1.6 0.44 5 28 0.4
1.92 0.53 4.3 26 1.2
IHK25-25-160 2900 1.92 0.53 35 24 2.2 0.5
3.2 0.89 32 27 0.5
3.84 1.07 29 26 1.5
1450 0.96 0.27 8.9 20 0.55 0.4
1.6 0.44 8 23 0.4
1.92 0.53 7.4 22 1.2
IHK25-25-200 2900 1.92 0.53 55 22 5.5 0.5
3.2 0.89 50 24 0.5
3.84 1.07 44.5 23 1.5
1450 0.96 0.27 13.5 18 0.75 0.4
1.6 0.44 12.5 20.5 0.4
1.92 0.53 11 20 1.2
IHK25-25-250 2900 1.92 0.53 88 13 7.5 0.5
3.2 0.89 80 15.5 0.5
3.84 1.07 71 15 1.5
1450 0.96 0.27 21.5 11.5 1.5 0.4
1.6 0.44 20 13 0.4
1.92 0.53 18 12 1.2
IHK40-32-125 2900 3.78 1.05 21.8 41.5 2.2 0.7
6.3 1.75 20 46 0.8
7.56 2.10 18.5 45 1.8
1450 1.92 0.53 5.5 37 0.55 0.5
3.2 0.89 5 41 0.5
3.84 1.07 4.5 39 1.2
IHK40-32-160 2900 3.78 1.05 35 28 3 0.7
6.3 1.75 32 32 0.8
7.56 2.10 29 31 1.8
1450 1.92 0.53 8.8 24 0.75 0.5
3.2 0.89 8 27.5 0.5
3.84 1.07 7.2 26 1.2
IHK40-32-200 2900 3.78 1.05 55 27 5.5 0.7
6.3 1.75 50 30.5 0.8
7.56 2.10 44.5 28 1.8
1450 1.92 0.53 13.8 24 0.75 0.5
3.2 0.89 12.5 25.5 0.5
3.84 1.07 11.2 26 1.2
IHK40-32-250 2900 3.78 1.05 88 21 11 0.7
6.3 1.75 80 23.4 0.8
7.56 2.10 71 22.5 1.8
1450 1.92 0.53 22 17 1.5 0.5
3.2 0.89 20 19 0.5
3.84 1.07 18 18 1.2
IHK50-32-125 2900 7.5 2.08 23 39 3 1.1
12.5 3.47 20 46 1.3
15 4.17 18 44 2.0
1450 3.78 1.05 5.57 32.5 0.55 0.5
6.3 1.75 5 40.5 0.5
7.56 2.10 4.5 39.5 1.2
IHK50-32-160 2900 7.5 2.08 34.5 30 4 1.1
12.5 3.47 32 41.5 1.3
15 4.17 30 45 2.0
1450 3.78 1.05 8.6 26 0.75 0.5
6.3 1.75 8 36 0.5
7.56 2.10 7.5 38.5 1.2
IHK50-32-200 2900 7.5 2.08 51.8 25.5 7.5 1.1
12.5 3.47 50 35 1.3
15 4.17 48 38.5 2.0
1450 3.78 1.05 12.9 20.8 1.1 0.5
6.3 1.75 12.5 30 0.5
7.56 2.10 12 32.5 1.2
IHK50-32-250 2900 7.5 2.08 82 20.5 15 1.1
12.5 3.47 80 29.7 1.3
15 4.17 78.5 33 2.0
1450 3.78 1.05 20.5 15.3 2.2 0.5
6.3 1.75 20 24.5 0.5
7.56 2.10 6.2 28 1.2
IHK65-50-125 2900 15 4.17 21.3 42.3 3 1.7
25 6.94 20 55.8 1.8
30 8.33 18.6 56.5 2.5
1450 7.5 2.08 5.4 39.6 0.55 0.5
12.5 3.47 5 49.5 0.5
15 4.17 4.5 50.5 1.3
IHK65-50-160 2900 15 4.17 34.2 39.6 5.5 1.7
25 6.94 32 51.3 1.8
30 8.33 30 53.1 2.5
1450 7.5 2.08 8.55 35 1.1 0.5
12.5 3.47 8 46 0.5
15 4.17 7.5 47 1.3
IHK65-40-200 2900 15 4.17 53.2 36.9 11 1.7
25 6.94 50 46.8 1.8
30 8.33 47.6 48 2.5
1450 7.5 2.08 13.3 31.5 1.5 0.5
12.5 3.47 12.5 41.5 0.5
15 4.17 11.9 42.8 1.3
IHK60-40-250 2900 15 4.17 81.2 30.6 18.5 1.7
25 6.94 80 41.5 1.8
30 8.33 78.4 45 2.5
1450 7.5 2.08 20.3 25 3 0.5
12.5 3.47 20 35 0.5
15 4.17 19.6 39 1.3
IHK65-40-315 2900 15 4.17 126.8 25 30 1.7
25 6.94 125 35 1.8
30 8.33 124 38 2.5
1450 7.5 2.08 32.4 20 5.5 0.5
12.5 3.47 32 29.8 0.5
15 4.17 31.7 33.3 1.3
IHK80-65-125 2900 30 8.33 23.2 54 5.5 2.6
50 13.89 20 62 2.8
60 16.67 17.6 60 3.0
1450 15 4.17 5.8 48.6 1.1 0.8
25 6.94 5 57.6 0.8
30 8.33 4.4 55.8 1.1
IHK80-65-160 2900 30 8.33 36 51.5 11 2.6
50 13.89 32 60.3 2.8
60 16.67 28.4 58.5 3.0
1450 15 4.17 9 45 1.5 0.8
25 6.94 8 55.8 0.8
30 8.33 7.2 55.8 1.1
IHK80-50-200 2900 30 8.33 55.2 47.8 18.5 2.6
50 13.89 50 56.7 2.8
60 16.67 45.2 55.8 3.0
1450 15 4.17 13.5 39.6 2.2 0.8
25 6.94 12.5 51.3 0.8
30 8.33 11.5 52.2 1.1
