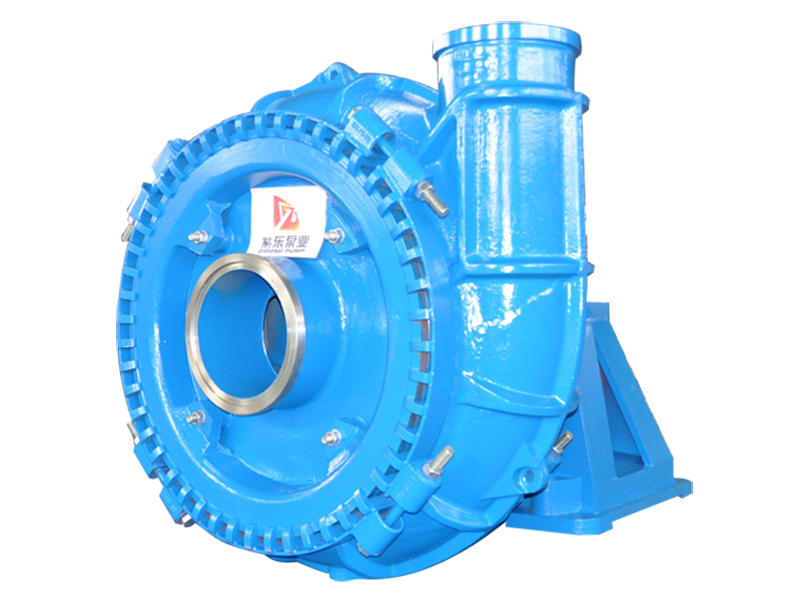

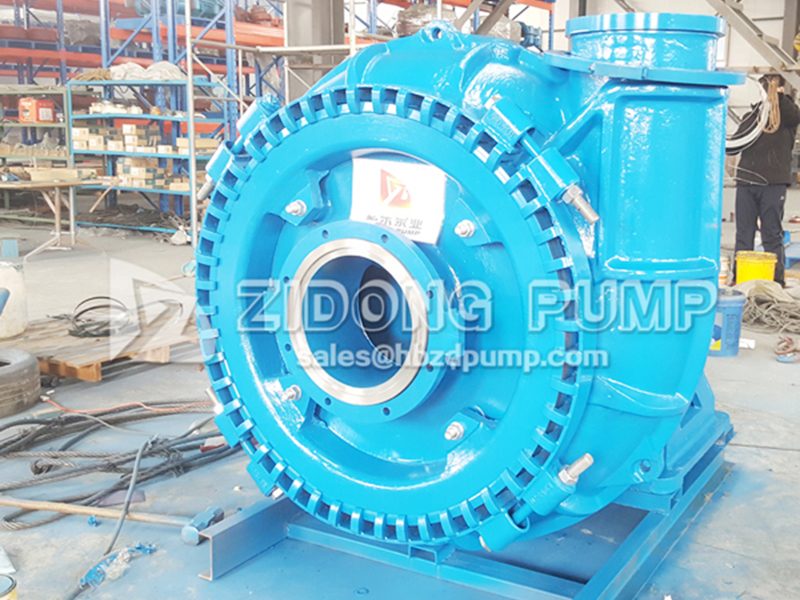

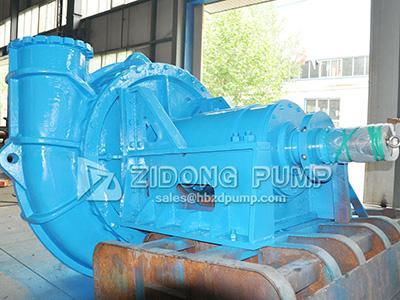

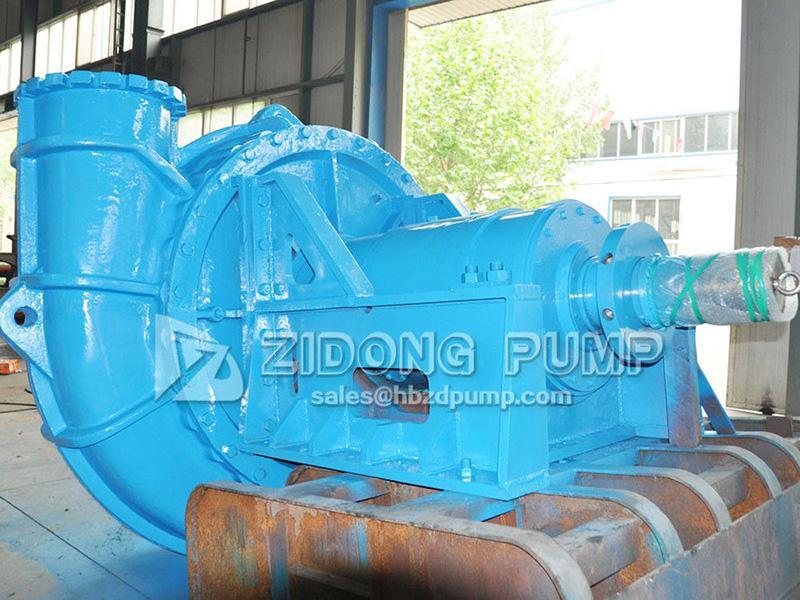

Горизонтальный центробежный насос серии ZG

Горизонтальный центробежный насос серии ZG
Horizontal Centrifugal Pump ZG Seriess
Horizontal Centrifugal Pump ZG Seriess
Horizontal Centrifugal Pump ZG Seriess
Horizontal Centrifugal Pump ZG Seriess
Horizontal Centrifugal Pump ZG Seriess
  • Диаметр отверстия: DN100-DN400мм
  • Объемная скорость потока: 70-3600м3/ч
  • Напор: 3-75m
  • Скорость вращения: 1450-2900об/мин
  • Мощность привода: 2.2-55кВт
  • Рабочая температура: ≤200°C
  • Конструкция: горизонтальный, центробежный, консольный, одноступенчатый, одностороннее всасывание
  • Описание
  • Параметры
  • Разработка дизайна
Описание

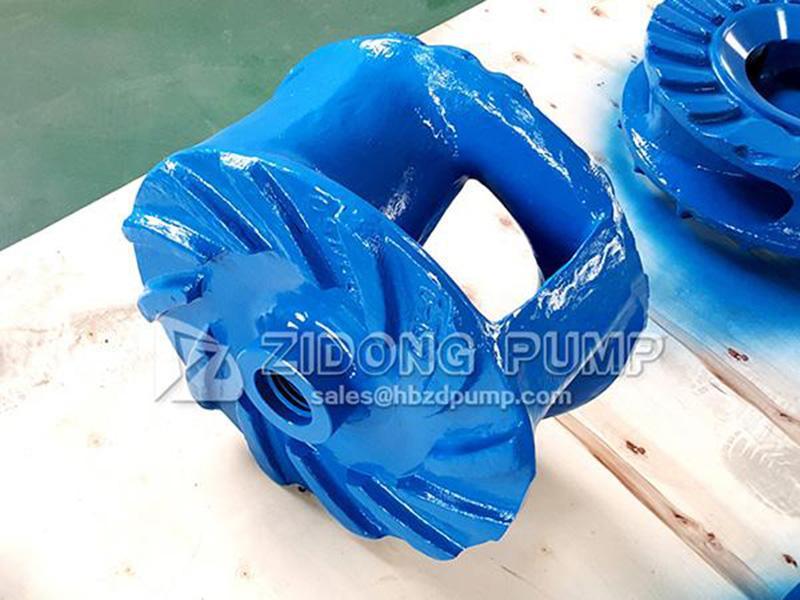

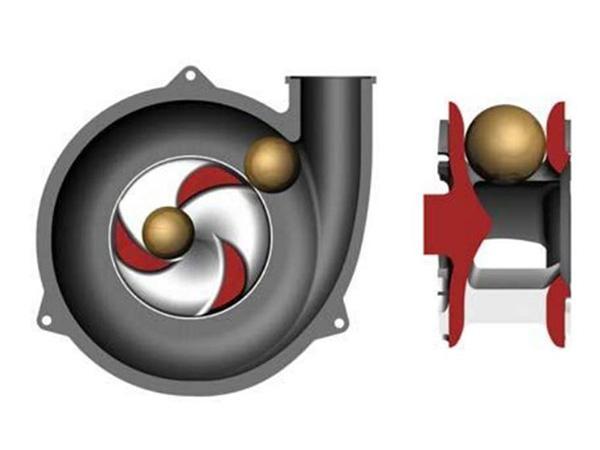

Насосы серии ZG имеют закрытое рабочее колесо с тремя лопастями, которые расширяют проточный канал насоса, что обеспечивает насосам этой серии высокую производительность и отсутствие закупориваний. Кроме того, проточная часть данных насосов сделана из износостойкого сплава с высоким содержанием хрома, поэтому они пригодны для перекачки мелкой гальки, глинистых растворов и шлама с большими твердыми частицами. Максимальная плотность транспортируемого шлама составляет 50%.

  • Горизонтальный центробежный насос серии ZG
  • Горизонтальный центробежный насос серии ZG

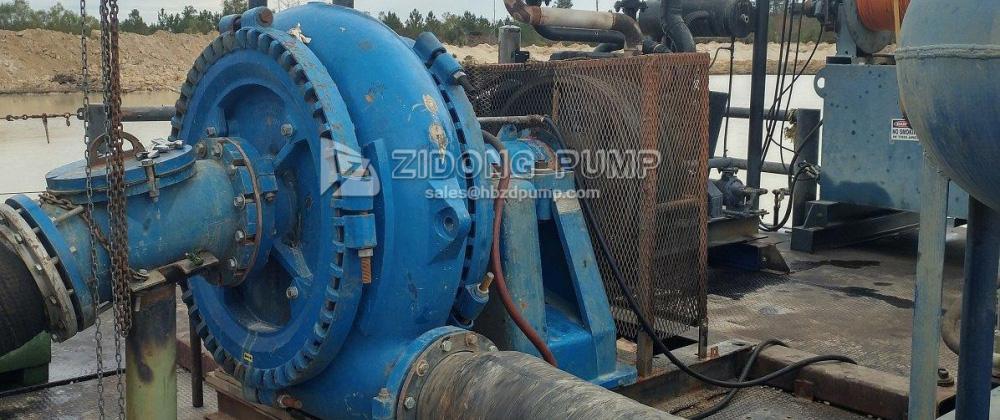

Горизонтальные центробежные насосы серии ZG в основном используются при дноуглубительных работах, в добыче песка, разработке месторождений, обогащении угля, плавке металлов, очистке каналов. Насосы этой серии также применяются на алюминиевых заводах при перевозке смесей высокотемпературных и легких кристаллов, на цементных заводах при перевозке цементных масс и др.

Горизонтальный центробежный насос серии ZG
Конструкция
Горизонтальный центробежный насос серии ZG
Характеристики
Горизонтальный центробежный насос серии ZG
  • Насос обладает мноступенчатой одинарной конструкцией, направление выхода насоса может регулироваться в пределах 360 градусов, что обеспечивает удобство сборки и разборки.

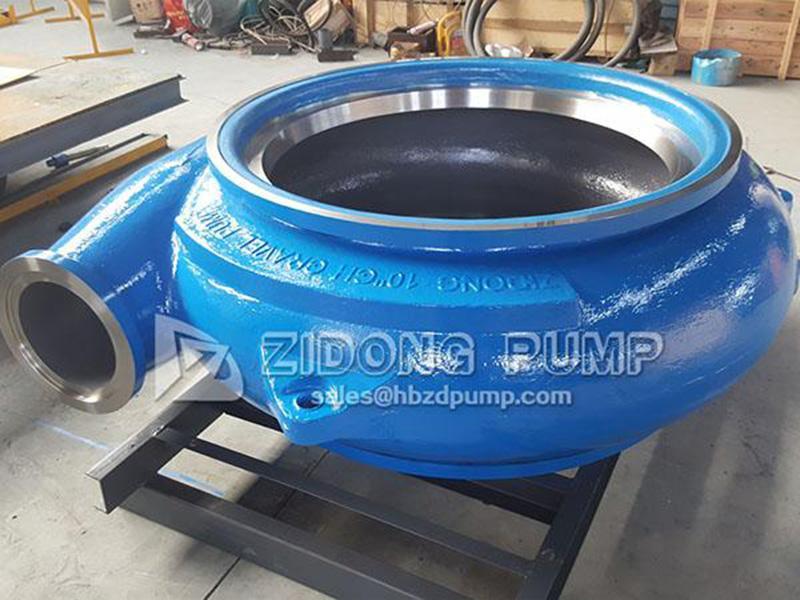

  • Проточная часть насоса (корпус насоса, передний бронедиск, задний бронедиск, рабочее колесо) изготовлена из A05 с высоким содержанием хрома для обеспечения износоустойчивости при плохих рабочих условиях.
  • Для герметизации вала насоса используется сальниковое уплотнение. Сальниковая камера подвергается очистке водой под высоким давлением для обеспечения нормального функционирования насоса.
  • Подшипниковый узел имеет цилиндрическую конструкцию, что удобно при регулировании промежутка между колесом и передним бронедиском. Таким образом обеспечивается эффективность транспортной среды. Во время профилактического ремонта подшипникового узла его можно полностью разобрать и смазать маслом.
  • Корпус насоса и крышка насоса соединены крепежным кольцом, что обеспечивает удобство сборки и разборки, сливное отверстие может регулироваться на 360 градусов в зависимости от места проведения работ.
  • Горизонтальный центробежный насос серии ZG
  • Горизонтальный центробежный насос серии ZG
Параметры
(Показатели чистой воды)
Серия Диаметр всасывающего отверстия (дюйм) Диаметр выходного отврстия (дюйм) Макс. мощность (кВт) Объемная скорость потока (м3/ч) Напор (м) Скорость вращения (об/мин) Макс. эффектив-ность (η%) Кавита-ционный запас NPSH (м) Макс. диаметр частиц (мм) Запрос
ZG-6×4D 6 4 60 36-250 3.5-51 600-1400 50 3.5 82
ZG-8×6E 8 6 120 180-540 10-48 800-1400 50 4.5 127
ZG-10×8F 10 8 260 180-820 13-50 500-1000 65 7.5 178
ZG-10×8S 10 8 560 180-820 13-50 500-1000 65 7.5 178
ZG-12×10G 12 10 600 360-1200 11-58 400-850 70 4.5 220
ZG-14×12G 14 12 600 500-3000 6-66 300-700 68 4.5 241
ZGH-10×8S 10 8 560 750-1300 18-80 500-950 68 7.5 180
ZGH-12×10G 12 10 600 1400-2700 28-78 350-700 72 8 210
ZGH-16×14TU 16 14 1200 700-3400 20-72 300-500 72 8 230

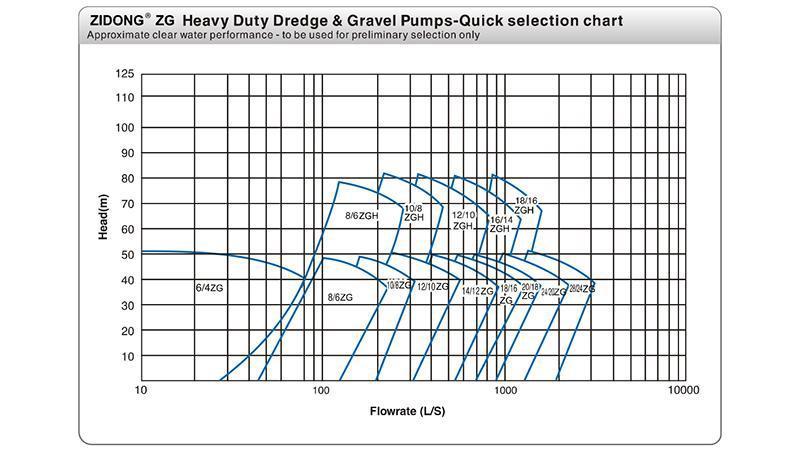

Ассортимент
Горизонтальный центробежный насос серии ZG
Разработка дизайна

Учитывая, что серия насосов ZG часто используется на борту судна или под водой, когда с нами связываются клиенты, мы стараемся предоставить полностью укомплектованные насосные системы, которые готовы к установке в трюмах, тем самым мы экономим время установки и возможные расходы.

Благодаря нашему многолетнему опыту к настоящему времени мы разработали три вида конструкций центробежных насосов, которые обычно включают в себя головку насоса, бортовой редуктор, высокоэластичную муфту, дизельный привод и другие компоненты. В зависимости от конструкции насосы имеют разное применение:

Горизонтальный центробежный насос серии ZG

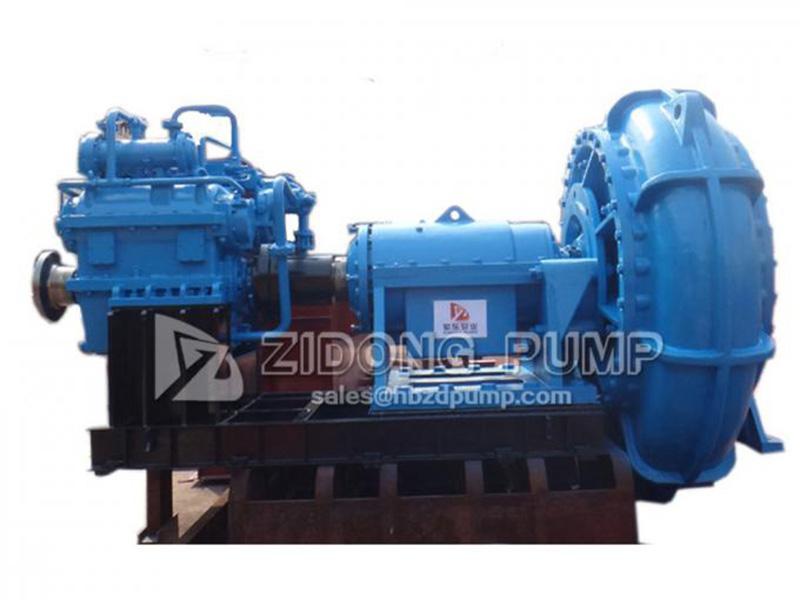

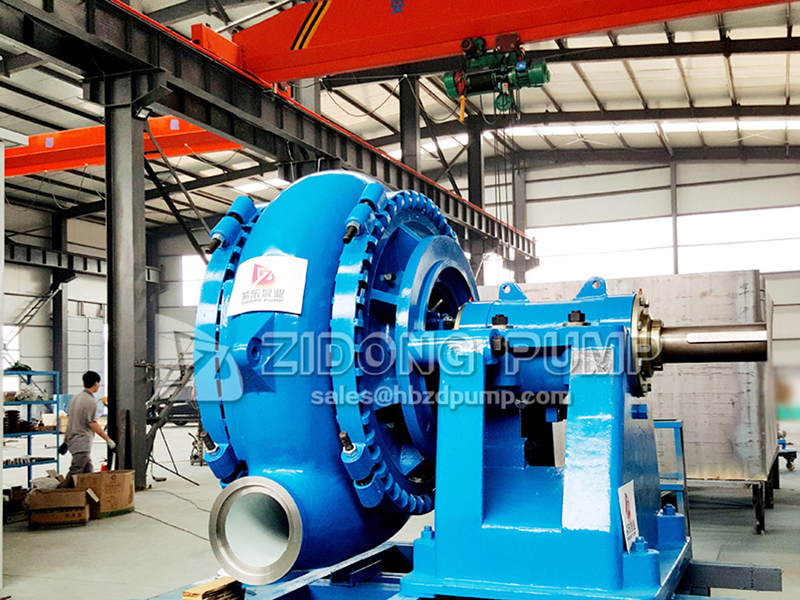

1. Центробежный насос с опорой
Это наиболее популярный вид. Корпус насоса, редуктор, привод и другие части насоса прочно закреплены благодаря опоре, что обеспечивает структурную устойчивость. Данный тип насоса используется в дноуглубительных снарядах маленького размера.


Горизонтальный центробежный насос серии ZG

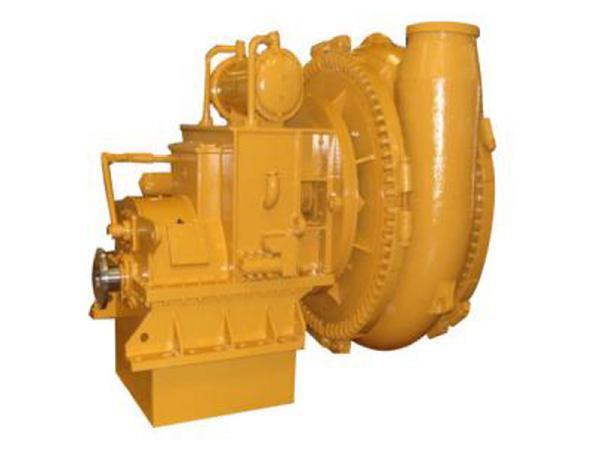

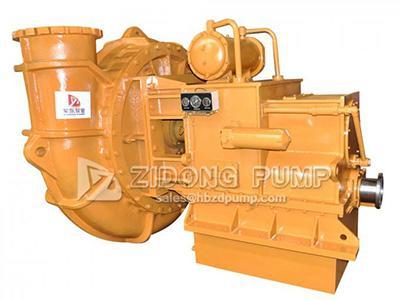

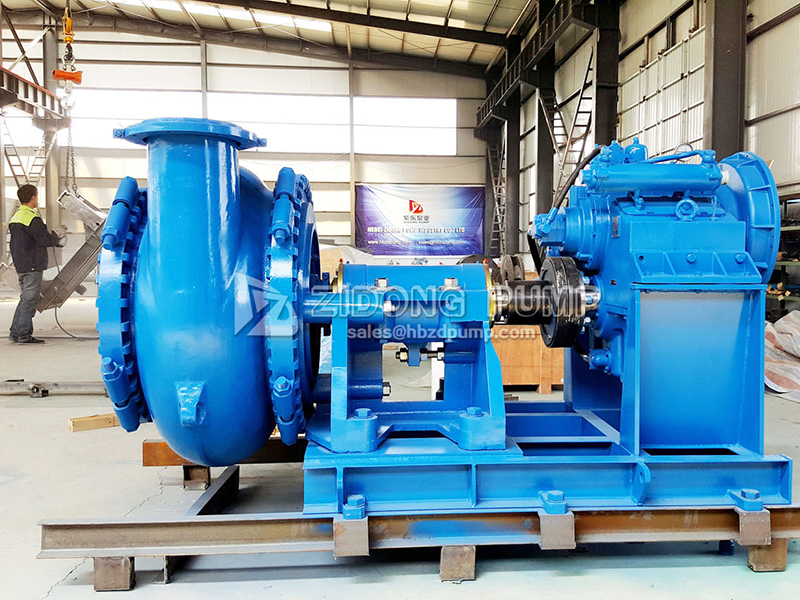

2. Центробежный насос с встроенным редуктором
Этот вид центробежного насоса предназначен для больших дноуглубительных снарядов. Для облегчения конструкции насоса мы убрали опору и специально изготовили редуктор и дизельный привод на одном подшипнике. Таким образом, корпус насоса, редуктор и дизельный привод являются одним целым.

Грузоподъемность дноуглубительного снаряда ограничена, в связи с чем благодаря более легкой конструкции по сравнению с другими насосами с аналогичной пропускной способностью эффективность его использования возрастает.


Горизонтальный центробежный насос серии ZG

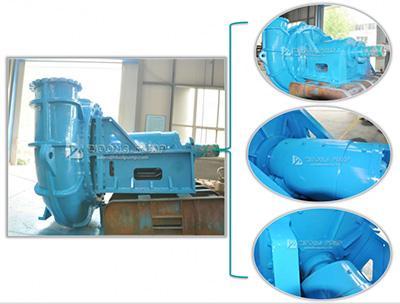

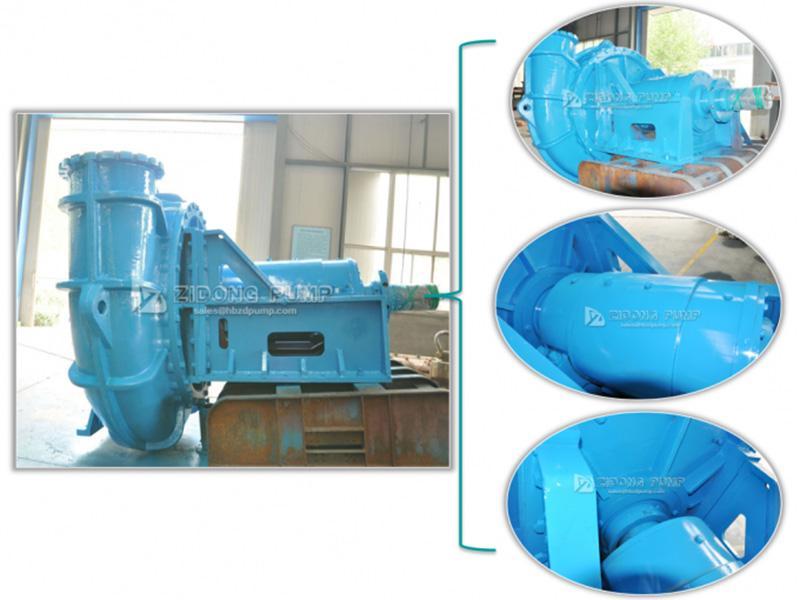

3. Погружной насос с 30-метровой глубиной всасывания
Наиболее часто встречающаяся проблема при дноуглубительных работах – это высота песчаного дна, поднятого на поверхность воды, которая иногда может превышать глубину всасывания обычного горизонтального центробежного насоса для добычи песка 15-20м. Использование обычного погружного насоса приведет к быстрой перегрузке электропривода, наполнению водой или другим рискам.

Погружной насос был разработан для решения этих проблем. Его максимальная глубина всасывания превышает 30м, обеспечивая безопасность, стабильность и долговечность.

Горизонтальный центробежный насос серии ZG

Чтобы приспособить корпус насоса к подводным работам мы изменили его опору, а также использовали специальный подшипник и 3-слойную герметичную структуру для защиты подшипникового узла от влияния воды.

Рекомендации: При глубине работы насоса 20м требуется всасывающая труба длиной как минимум 30м. Это снизит давление всасывания и приведет к низкой эффективности всасывания песка. Чтобы избежать данной проблемы, мы рекомендуем устанавливать погружной насос рядом с песчаной отмелью, что повысит давление всасывания.
