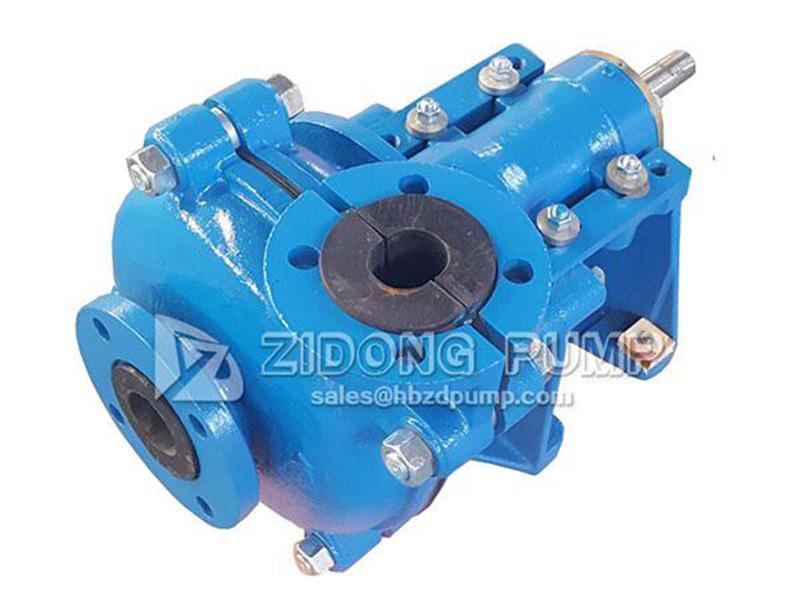

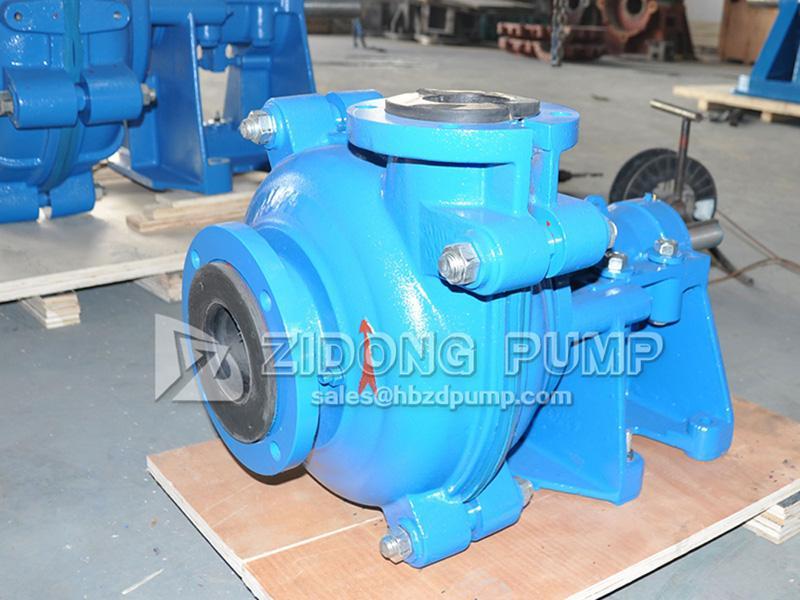

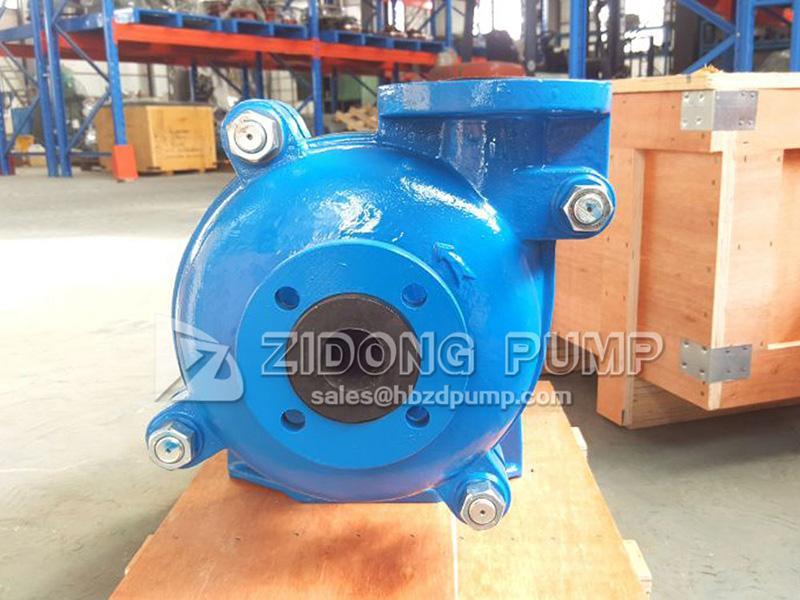

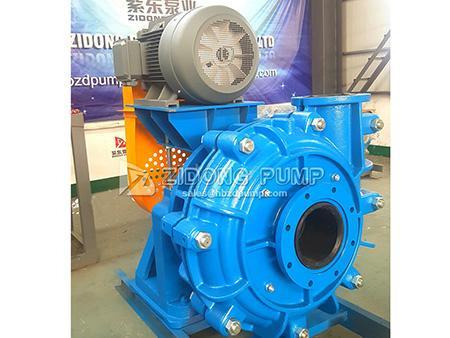

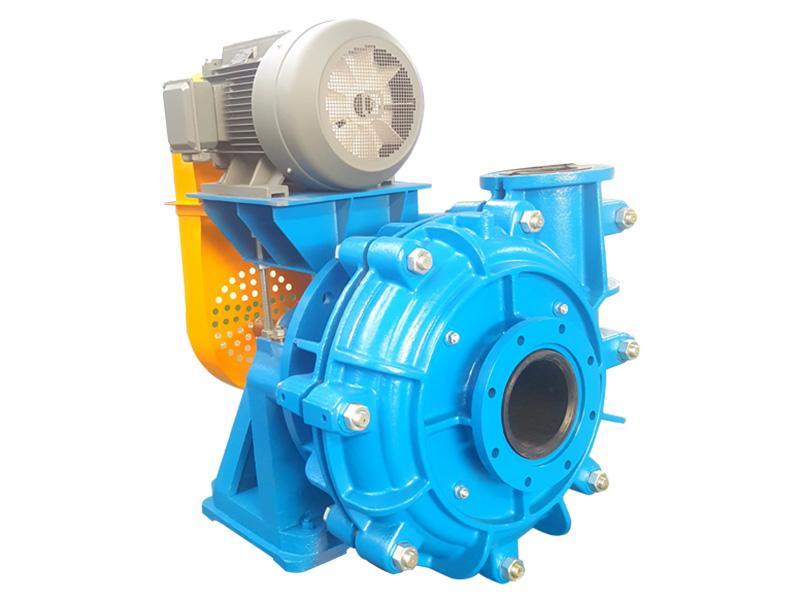

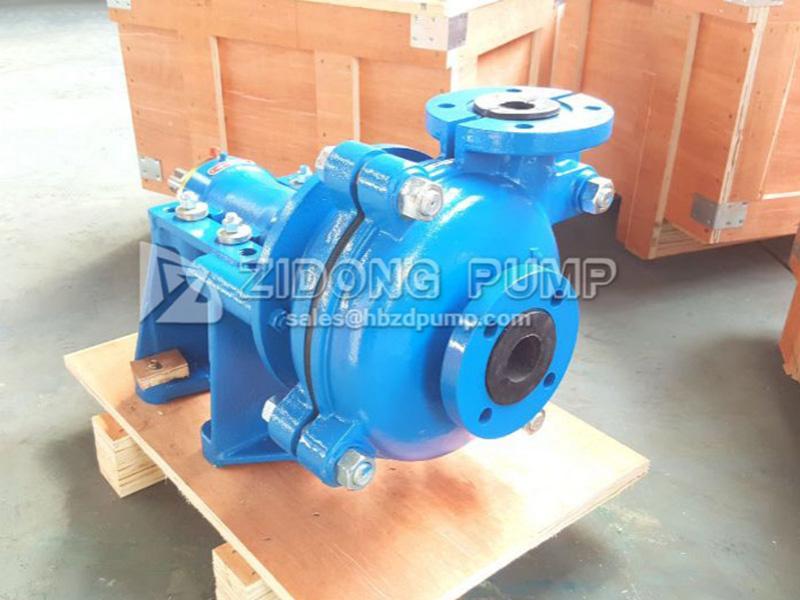

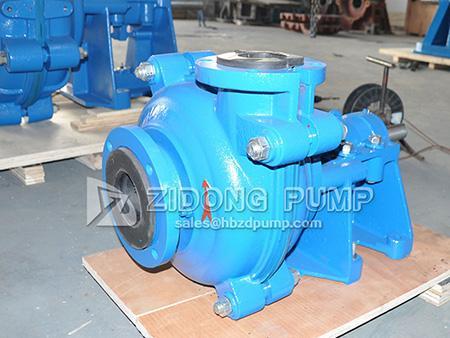

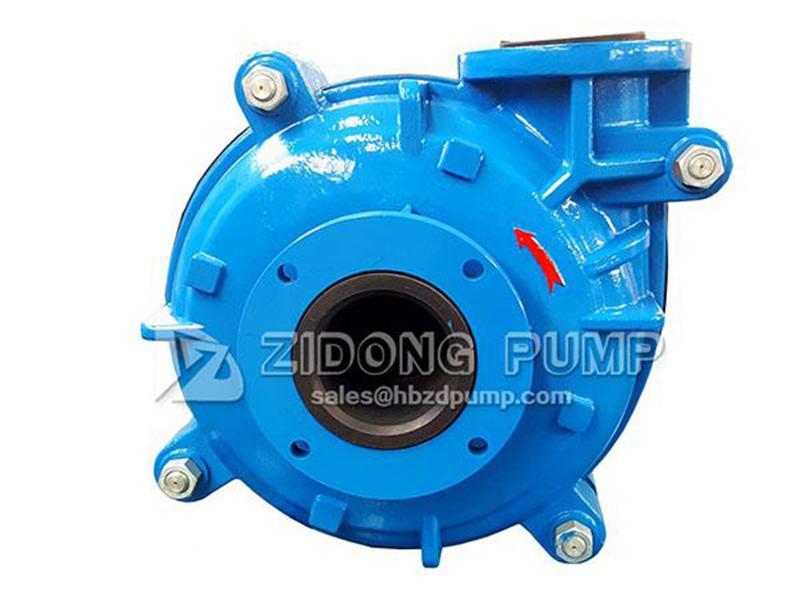

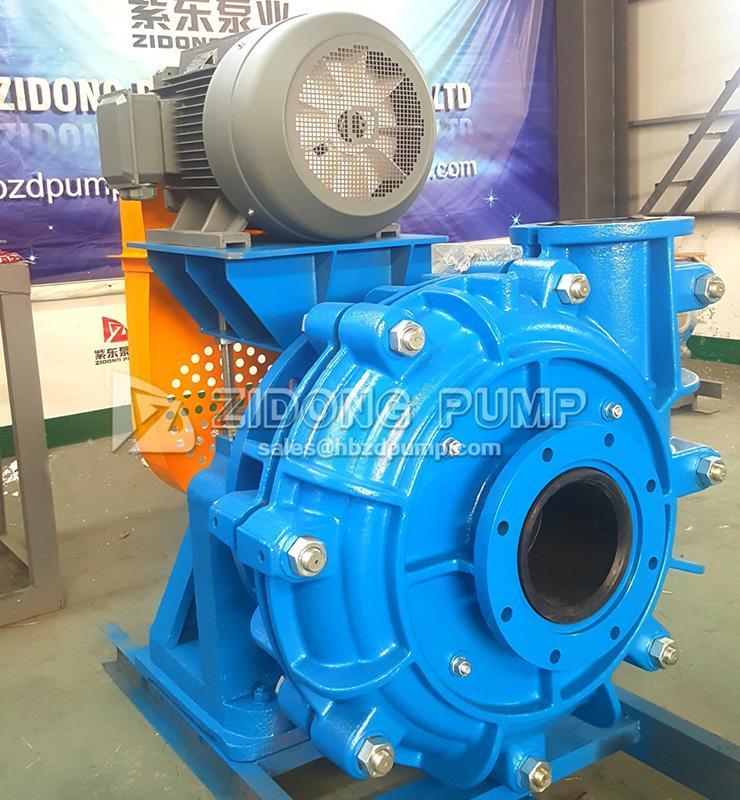

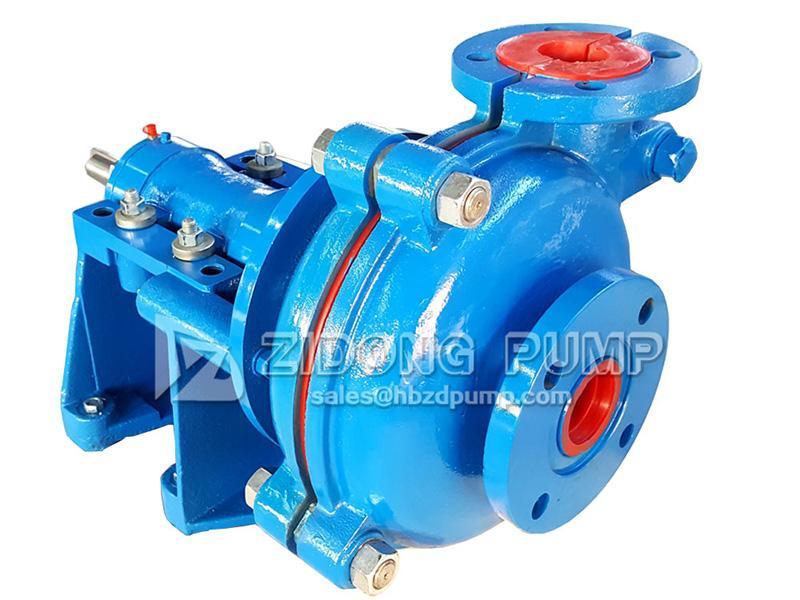

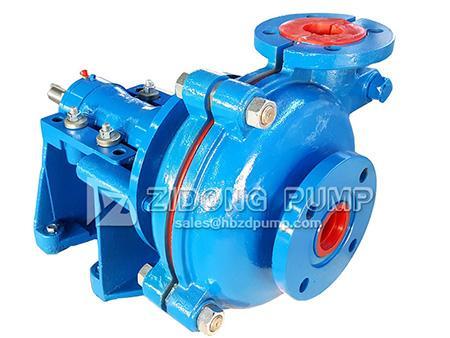

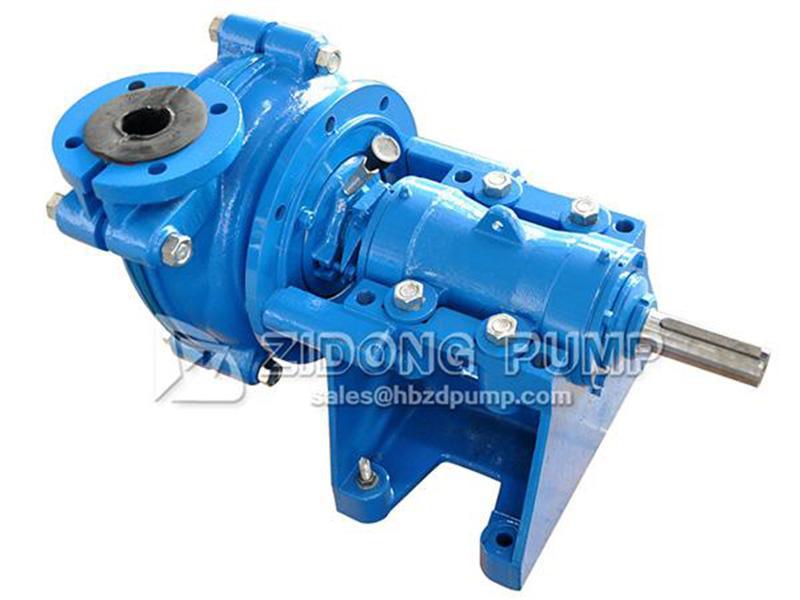

Горизонтальный центробежный насос серии ZHR

Горизонтальный центробежный насос серии ZHR
Горизонтальный центробежный насос серии ZHR
Горизонтальный центробежный насос серии ZHR
Горизонтальный центробежный насос серии ZHR
Горизонтальный центробежный насос серии ZHR
Горизонтальный центробежный насос серии ZHR
  • Диаметр: DN25(1")-DN300мм(12")
  • Объемная скорость потока: 10-2520м3/ч
  • Напор: 5-52м
  • Скорость вращения: 300-2600об/мин
  • Мощность привода: 15-560кВт
  • Рабочая температура: -40-75 ℃
  • Конструкция: одностороннее всасывание, центробежный, консольный, горизонтальный
  • Описание
  • Параметры
Описание

Рабочее колесо, корпус насоса, бронедиск и другие детали проточной части центробежных пульповых насосов серии ZHR изготовлены из резины. Несмотря на то, что износоустойчивость резины не настолько высокая, как у высокохромистого сплава, она обладает эластичностью и антикоррозийной стойкостью.

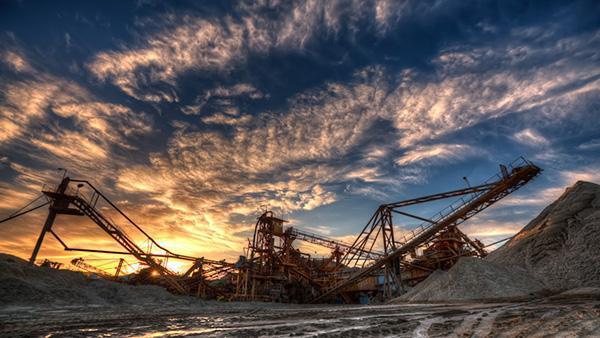

Применение
Горизонтальный центробежный насос серии ZHR

Данные шламовые насосы применяются при транспортировке мелкозернистого шлама без острых граней, слабых кислот, слабых щелочей и других видов коррозийного шлама, таких как рудная пульпа, зола, цементная паста, гравий и др.

На сегодняшний день шламовые насосы серии ZHR широко используются при обработке минерального сырья, обработке шлама и бумаги, в строительстве, энергетике и др. областях промышленности. Самая распространенная область применения – это транспортировка отходов обогатительных фабрик.

Характеристики

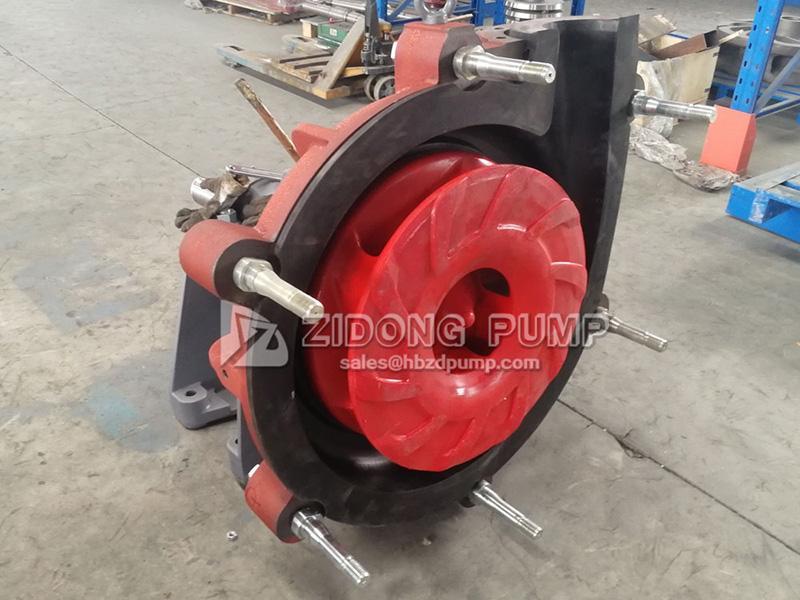

  • Проточная часть насоса изготавливается из сравнительно экономичного натурального каучука или износоустойчивого антикоррозийного полиуретанового синтетического каучука, также может быть изготовлена по заказу из других специальных видов каучука, таких как хлоропреновый каучук, и в зависимости от рабочих условий.

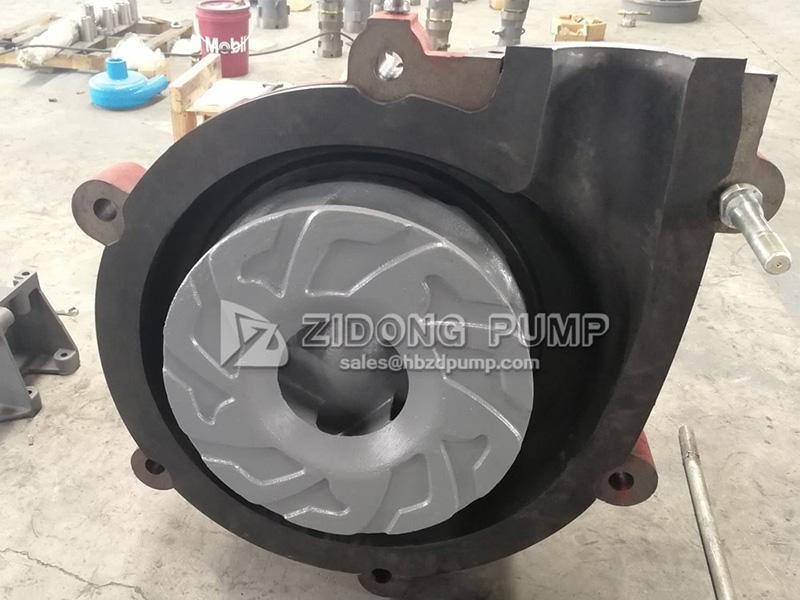

  • По причине высокой коррозийности и наличия частиц высокой абразивности в средах золотых месторождений и медных руд, в данных областях мы рекомендуем использовать рабочее колесо из высокохромистого износостойкого сплава на резиновой подкладке.
  • Когда размер зерна и транспортная скорость доходят до определенных пределов, подкладка из натурального каучука становится прочнее других металлических подкладок, поскольку она обладает высокой эластичностью. Несмотря на то, что комплексные характеристики хлоропренового каучука не настолько хороши, как у натурального, при температуре менее 200℃, он показывает превосходную антиабразивность.
  • Корпус, крышка и приводная часть шламового насоса серии ZHR имеют то же применение, что и у шламового насоса серии ZH.
  • Насос данной серии можно использовать в многоступенчатом насосе.
  • Подшипниковый узел является переносным, благодаря чему пользователь может регулировать промежуток между рабочим колесом и передним бронедиском. Таким образом, в случае износа насоса в процессе эксплуатации, зазор можно отрегулировать для сохранения эффективности транспортировки.

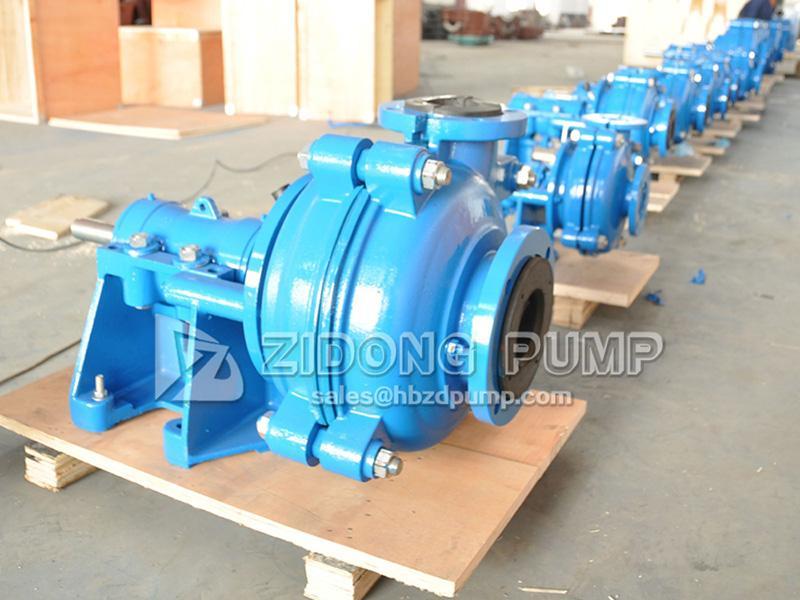

  • Горизонтальный центробежный насос серии ZHR

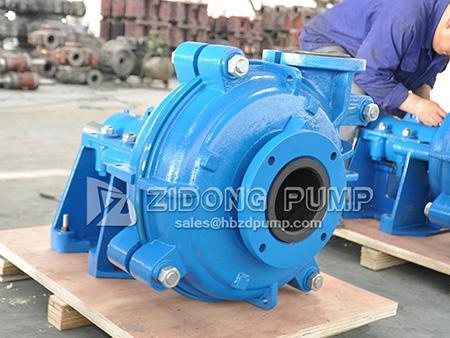

  • Горизонтальный центробежный насос серии ZHR

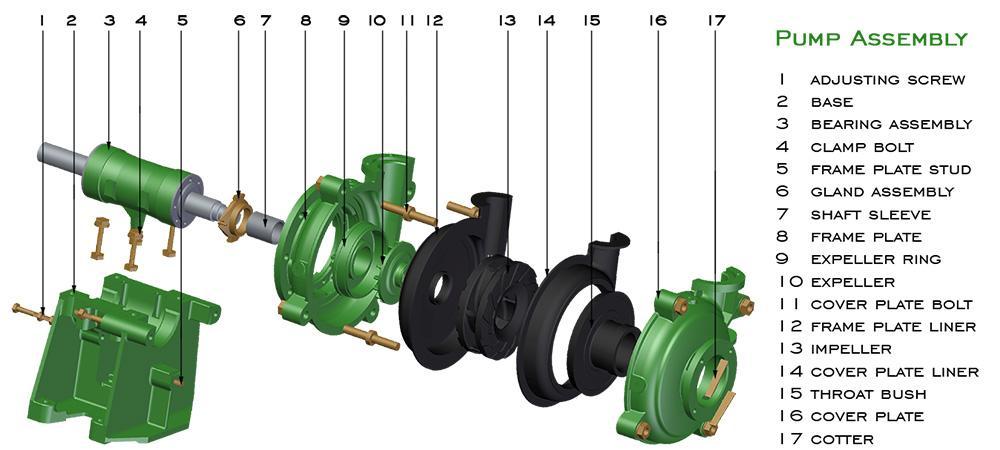

Конструкция

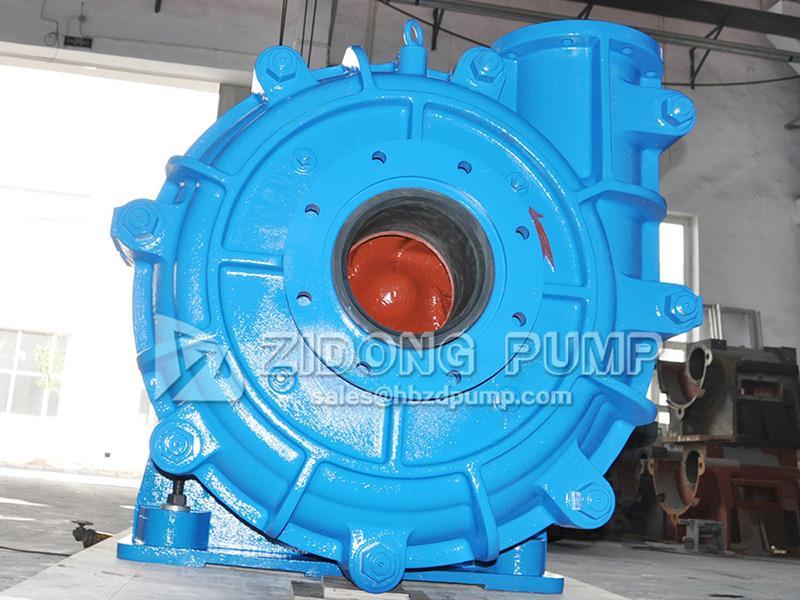

Горизонтальный центробежный насос серии ZHR

Рекомендации: Единственное отличие между насосом серии ZH и насосом серии ZHR заключается в материале подкладки. Остальные детали взаимозаменяемы. В зависимости от рабочих условиях можно выбрать походящую подкладку.

Параметры

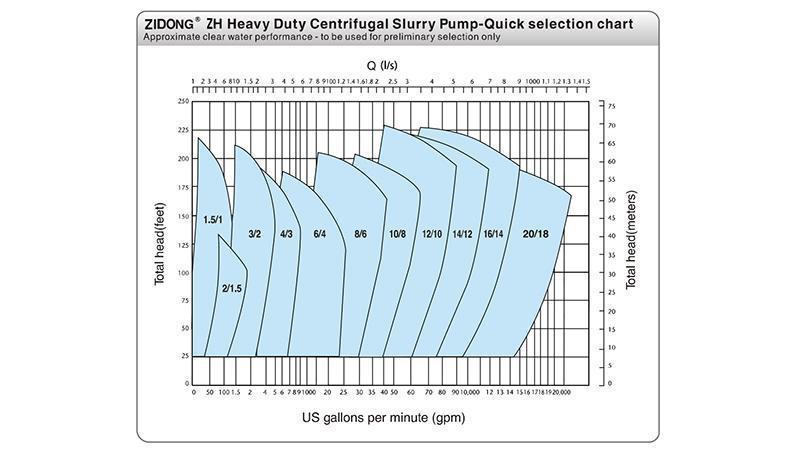

Показатели чистой воды
Примечание: ниже приведены стандартные параметры, другие модели могут быть изготовлены на заказ.

1. Горизонтальный центробежный насос серии ZHR-1.5×1B

Горизонтальный центробежный насос серии ZHR-1.5×1B
  • Серия: ZHR-1.5×1B
  • Макс. мощность (кВт): 15
  • Объемная скорость потока (м3/ч): 10.8~25.2
  • Напор (м): 7~52
  • Скорость вращения (об/мин): 1400~3400
  • Макс. эффективность (η%): 35
  • NPSH (м): 2~4

2. Горизонтальный центробежный насос серии ZHR-2×1.5B

Горизонтальный центробежный насос серии ZHR-2×1.5B
  • Серия: ZHR-2×1.5B
  • Макс. мощность (кВт): 15
  • Объемная скорость потока (м3/ч): 25.2~54
  • Напор (м): 5.5~41
  • Скорость вращения (об/мин): 1000~2600
  • Макс. эффективность (η%): 50
  • NPSH (м): 2.5~5

3. Горизонтальный центробежный насос серии ZHR-3×2C

Горизонтальный центробежный насос серии ZHR-3×2C
  • Серия: ZHR-3×2C
  • Макс. мощность (кВт): 30
  • Объемная скорость потока (м3/ч): 36~75.6
  • Напор (м): 13~39
  • Скорость вращения (об/мин): 1300~2100
  • Макс. эффективность (η%): 55
  • NPSH (м): 2~4

4. Горизонтальный центробежный насос серии ZHR-4×3C/D

Горизонтальный центробежный насос серии ZHR-4×3C/D
  • Серия: ZHR-4×3C/D
  • Макс. мощность (кВт): 30/60
  • Объемная скорость потока (м3/ч): 79.2~180
  • Напор (м): 5~34.5
  • Скорость вращения (об/мин): 800~1800
  • Макс. эффективность (η%): 59
  • NPSH (м): 3~5

5. Горизонтальный центробежный насос серии ZHR-6×4D/E

Горизонтальный центробежный насос серии ZHR-6×4D/E
  • Серия: ZHR-6×4D/E
  • Макс. мощность (кВт): 60/120
  • Объемная скорость потока (м3/ч): 144~324
  • Напор (м): 12~45
  • Скорость вращения (об/мин): 800~1350
  • Макс. эффективность (η%): 65
  • NPSH (м): 3~5

6. Горизонтальный центробежный насос серии ZHR-8×6E

Горизонтальный центробежный насос серии ZHR-8×6E
  • Серия: ZHR-8×6E
  • Макс. мощность (кВт): 120
  • Объемная скорость потока (м3/ч): 324~720
  • Напор (м): 7~49
  • Скорость вращения (об/мин): 400~1000
  • Макс. эффективность (η%): 65
  • NPSH (м): 5~10

7. Горизонтальный центробежный насос серии ZHR-10×8ST

Горизонтальный центробежный насос серии ZHR-10×8ST
  • Серия: ZHR-10×8ST
  • Макс. мощность (кВт): 560
  • Объемная скорость потока (м3/ч): 540~1188
  • Напор (м): 12~50
  • Скорость вращения (об/мин): 400~750
  • Макс. эффективность (η%): 75
  • NPSH (м): 4~12

8. Горизонтальный центробежный насос серии ZHR-12×10ST

Горизонтальный центробежный насос серии ZHR-12×10ST
  • Серия: ZHR-12×10ST
  • Макс. мощность (кВт): 560
  • Объемная скорость потока (м3/ч): 720~1620
  • Напор (м): 7~45
  • Скорость вращения (об/мин): 300~650
  • Макс. эффективность (η%): 80
  • NPSH (м): 2.5~7.5
9. Горизонтальный центробежный насос серии ZHR-14×12ST
Серия Макс. мощность (кВт) Объемная скорость потока (м3/ч) Напор (м) Скорость вращения (об/мин) Макс. эффективность (η%) NPSH (м)
ZHR-14×12ST 560 1152~2520 13~44 300~500 79 3~7
Ассортимент
Горизонтальный центробежный насос серии ZHR
