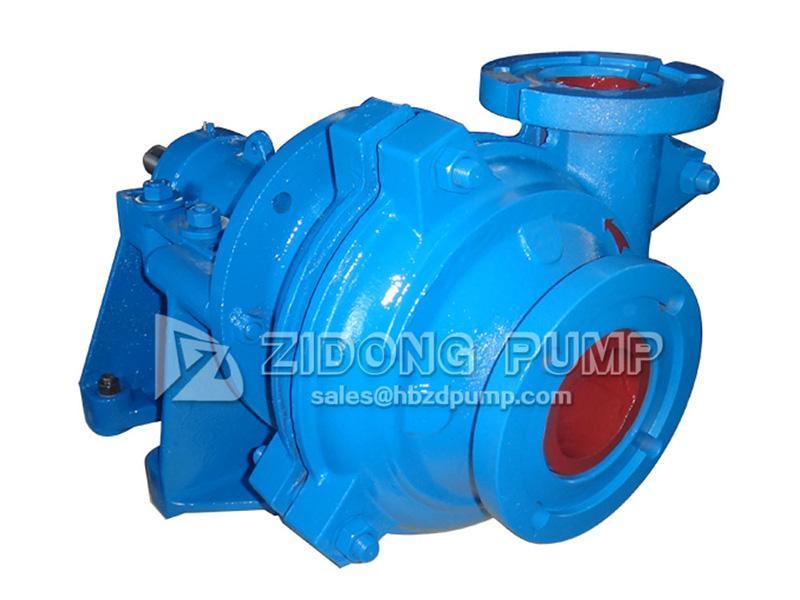

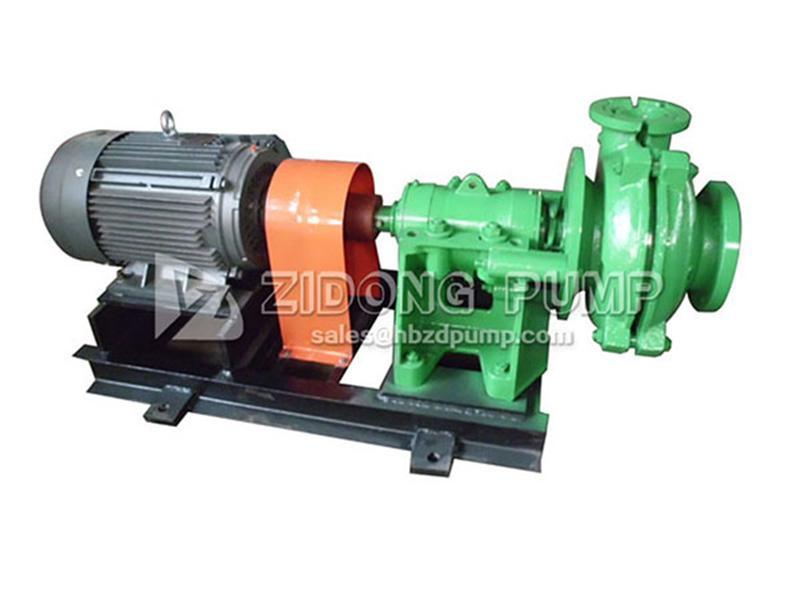

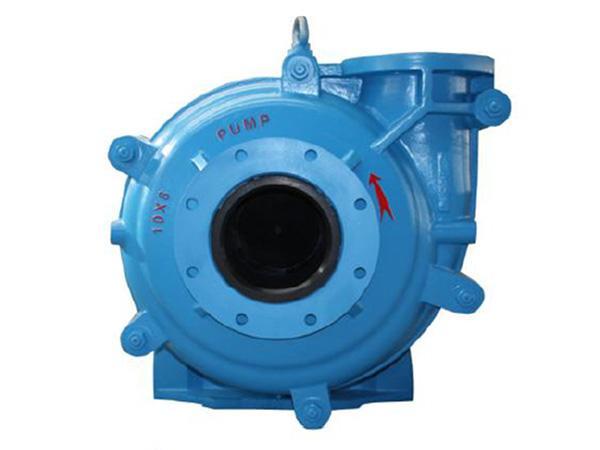

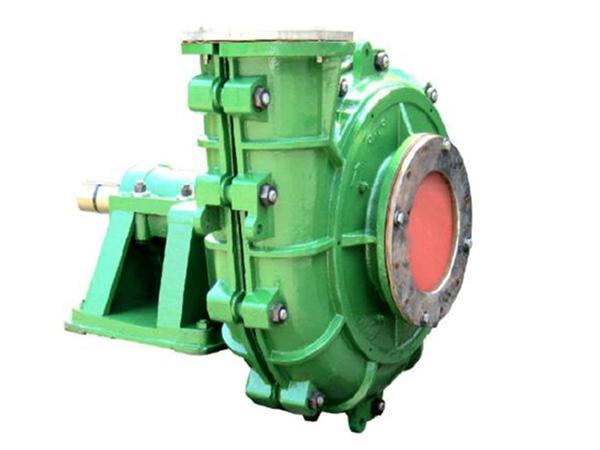

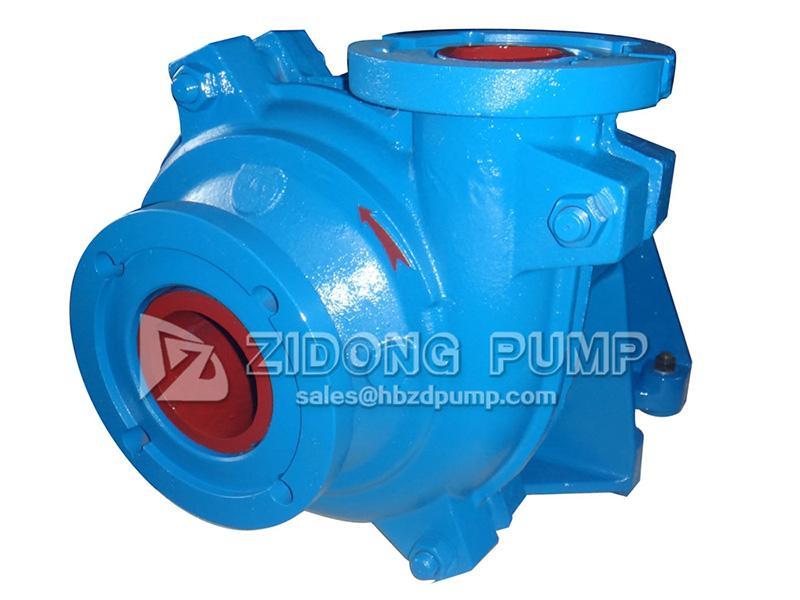

Горизонтальный центробежный насос серии ZL

Главная
Классификация и содержание нашей продукции
Горизонтальный центробежный насос
Горизонтальный центробежный насос серии ZL

Диаметр: DN25-DN400мм
Объемная скорость потока: 12-5040м3/ч
Напор: 5-118м
Скорость вращения: 300-3800об/мин
Мощность привода: 15-1200кВт
Рабочая температура: ≤80 ℃

Описание

Центробежные насосы серии ZL пригодны для перекачивания мелкозернистого, низкоконцетрированного или едкого шлама.

При фактическом использовании мы рекомендуем не превышать весовую концентрацию шлама более чем на 30%. Центробежные насосы данной серии также используются для перекачивания высококонцентрированного шлама и шлама с низкой абразивностью, такого как летучая зола, штукатурный раствор, отходы бумажных фабрик и спиртные напитки.

На сегодняшний день насосы серии ZL используются при переработке минерального сырья, сельскохозяйственных отходов, обработке сточных вод, бумажном производстве и других промышленных отраслях.

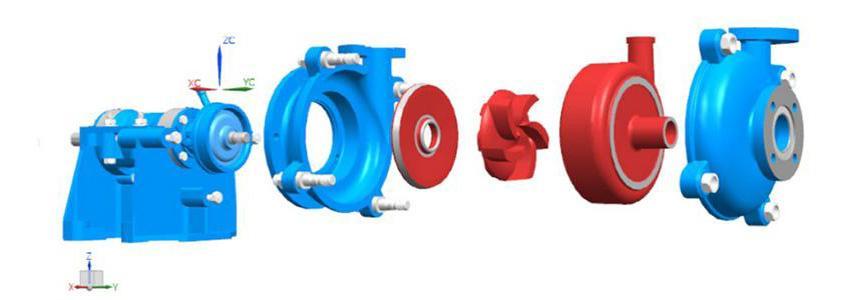

Конструкция

Корпус насоса имеет заменяемую подкладку из износостойкого металла или резины. Рабочее колесо также изготовлено из износостойкого металла или резины.
При необходимости расположение выходного отверстия насоса можно менять в пределах 45 градусов, что облегчает его использование.
Подшипниковый узел является переносным, благодаря чему пользователь может регулировать промежуток между рабочим колесом и передним бронедиском. Таким образом, в случае износа насоса в процессе эксплуатации, зазор можно отрегулировать для сохранения эффективности транспортировки.

Параметры

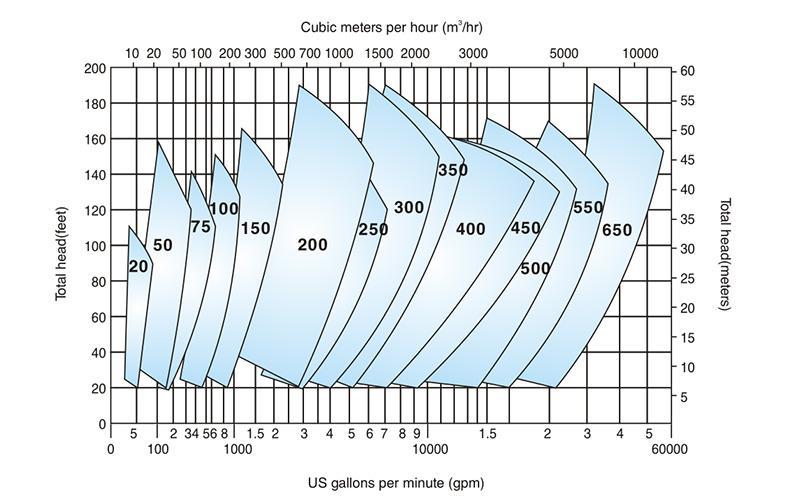

Таблица выбора моделей (показатели чистой воды)
Проточная часть насосов серии ZL выполнена из высокохромистого износостойкого сплава, однако для перекачивания едкого шлама мы можем заменить материал подкладки на резиновую подкладку, такой насос относится к серии ZLR.

Кроме того, если концентрация перекачиваемой среды сравнительно высокая, можно выбрать крупногабаритный насос серии ZM-10×8T или ZM-10×8R.

1. Насосы серии ZL имеют металлическую подкладку и используются для перекачивания слабоконцентрированного шлама.

Серия	Диаметр выходного отверстия (дюйм)	Материал подкладки	Материал рабочего колеса	Макс. мощность (кВт)	Объемная скорость потока (м3/ч)	Объемная скорость потока (Us)	Напор (м)	Скорость вращения (об/мин)	Макс. эффективность (η%)	NPSH (м)	Inquiry
ZL-20A	20	Металл	Металл	7.5	2.34 ~10.8	0_65 ~3	6~37	1400~3000	30
ZL-50B	50	Металл	Металл	15	16.2 ~76	4.5 ~20	9~44	1400~2800	55
ZL-75C	75	Металл	Металл	30	18 ~151	5~42	4~45	900~2400	57	3~6
ZL-100D	100	Металл	Металл	60	50 ~252	14~70	7~46	800~1800	60	2 ~3.5
ZL-150E	150	Металл	Металл	120	115 ~486	32 ~135	12~51.5	800~1500	65	2~6
ZL-200E	200	Металл	Металл	120	234~910	65~253	9.5 ~40	600~1100	64	3~6
ZL-50F	250	Металл или резина	Металл	260	396~1425	110~396	8~30	500~800	77	2~10
ZL-300S	300	Металл	Металл	560	468~2538	130 ~705	8~60	400~950	79	2~10
ZL-350SL	350	Металл	Металл	560	650~2800	180 ~780	10~59	400~840	81	3~10
ZL-400ST	400	Металл	Металл	560	720~3312	200~920	7~51	300~700	80	2~10
ZL-450ST	450	Металл	Металл	560	1008~4356	280~1210	9~48	300~600	80	2~9
ZL-550TU	550	Металл	Металл	1200	1980~7920	560~2200	10 ~50	250~475	86	4~10

2. Насосы серии ZLR имеют резиновую подкладку и используются для перекачивания слабоконцентрированного шлама.

Серия	Диаметр выходного отверстия (дюйм)	Материал подкладки	Материал рабочего колеса	Макс. мощность (кВт)	Объемная скорость потока (м3/ч)	Объемная скорость потока (Us)	Напор (м)	Скорость вращения (об/мин)	Макс. эффективность (η%)	NPSH (м)	Inquiry
ZLR-20A	20	Металл	Резина	7.5	2.16~9	0.6 ~2.5	7~32	1600~3000	30
ZLR-50B	50	Резина	Резина	15	12.6~60	3.5 ~17.6	6~38	1200~2600	48
ZLR-75C	75	Металл	Резина	30	25 ~144	7~40	9~43	1000~2200	60	3~5
ZLR-100D	100	Резина	Резина	60	61 ~252	17~70	8~38	800~1600	65	2~5
ZLR-150E	150	Резина	Резина	120	137 ~486	38 ~135	10 ~36.5	800~1300	65	2.5~5.5
ZLR-200E	200	Резина	Резина	120	216~990	60 ~275	7 ~42.5	500~1100	74
ZLR-250F	250	Резина	Резина	260	324~1314	90 ~365	8~30	500~800	70	5~10
ZLR-300S	300	Резина	Резина	560	432~1900	120~528	7~41	400~800	81	3~8
ZLR-350S	350	Резина	Резина	560	720~2844	200~790	10 ~41	400~700	86	3~7
ZLR-400ST	400	Резина	Резина	560	756~3312	210~920	7 ~37.5	300~600	85	2~8
ZLR-450ST	450	Резина	Резина	560	1080 ~4356	300~1210	9~40	300~550	87	3~10
ZLR-650TU	650	Резина	Резина	2000	2520~9108	700~2530	10 ~39	200~350	86	2~8

3. Насосы серии ZM используются для перекачивания среднеконцентрированного шлама.

Серия	Диаметр всасывающего отверстия (дюйм)	Диаметр выходного отверстия (дюйм)	Максимальная мощность (кВт)	Объемная скорость потока (м3/ч)	Напор (м)	Скорость вращения (об/мин)	Макс. эффективность (η%)	NPSH (м)	Запрос
ZM-10×8T	10	8	120	540-1440	14-60	600-1000	73	4-10
ZM-10×8R	10	8	300	540-1440	14-60	600-1000	73	4-10

Примечание: выше приведены стандартные параметры, другие модели могут быть изготовлены на заказ.
