Горизонтальный центробежный насос серии ZG

Горизонтальный центробежный насос серии ZG
Горизонтальный центробежный насос серии ZG
Горизонтальный центробежный насос серии ZG
Горизонтальный центробежный насос серии ZG
Горизонтальный центробежный насос серии ZG
Горизонтальный центробежный насос серии ZG
Горизонтальный центробежный насос серии ZG
  • Диаметр: 200-1000mm
  • Объемная скорость потока: 600-25000м3/ч
  • Напор: 20-76m
  • Материал проточной части: высокохромистый сплав износостойкого металла
  • Скорость вращения: 181-900об/мин
  • Рабочая температура: ≤200°C
  • Конструкция: одноступенчатый, одностороннее всасывание, консольный, горизонтальный, центробежный
  • Описание
  • Параметры
  • Разработка дизайна
Описание
Горизонтальный центробежный насос серии ZG

Центробежные насосы серии ZN имеют широкий проточный канал и одинарный корпус, благодаря чему возможна транспортировка сред с крупными частицами без образования пробок. Мы также сделали толще проточную часть, чтобы предоставить нашим клиентам выбор между центробежными насосами для подачи гравия с толщиной стенки 8" и 10".

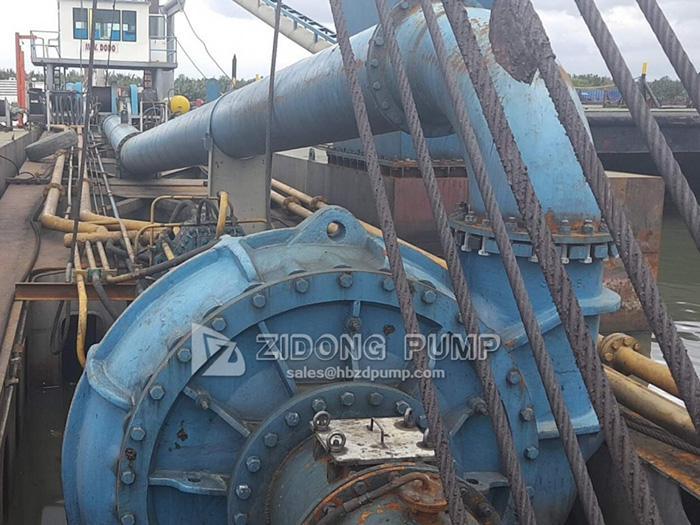

Центробежный насос этой серии полностью удовлетворяет требованиям к грязевым насосам дноуглубительных снарядов. Он особенно подходит для дноуглубительных работ на реках, озерах и морях.

Характеристики
  • Большой размер всасывающего отверстия позволяет уменьшить допускаемый кавитационный запас (NPSH), а также обеспечить высокую поглотительную способность насоса, увеличить глубину работ, а также повысить эффективность насоса.
  • Данный насос оснащен 5 лопастями, что делает его вращение более устойчивым, а также повышает эффективность насоса.
  • Рабочее колесо, предохранительная оболочка, подложка и другие детали проточной части сделаны из антифрикционного легированного чугуна, твердость выше 62HRC, что обеспечивает высокую ударопрочность и антиабразивность.
  • В процессе добычи песка из-за того, что транспортируемая среда часто содержит большие камни, проточная часть подвергается ударам. Для решения данной проблемы мы может изменить содержание металлических элементов материала, тем самым повысив его эластичность, что придаст материалу более высокую ударопрочность.
  • Корпус и крышка насоса соединены болтами. Это облегчает профилактический ремонт насоса в ограниченном пространстве трюма.
Параметры
1. Горизонтальные центробежные насосы серий 200ZN-500ZN

Данные насосы характеризуются одинарной конструкцией корпуса, односторонним всасыванием и консольной горизонтальной конструкцией. В зависимости от режимов редуктора выделяют два вида конструкций: центробежный насос с опорой и центробежный насос с встроенным редуктором. Способы смазки насоса с опорой включают в себя масляную или жидкую смазку.

Серия Объемная скорость потока (м3/ч) Напор (м) Скорость вращения (об/мин) Макс. эффективность (η%) Кавита-ционный запас NPSH (м) Диаметр всасывающего и выходного отверстий (мм) Макс. диаметр частиц (мм)
200ZN 750-1000 40-65 700-850 70-72 4 200/250 180
250ZN 1100-1300 40-65 500-650 70-74 4 250/350 144
300ZN 2600-3000 40-65 400-550 74-78 4 300/450 200
400ZN 2800-3200 20-40 400-550 74-78 4.5 400/450 205
450ZN 3200-3850 40-67 350-500 76-80 4.5 450/600 220
500ZN 4500-5500 40-65 350-450 78-80 4.8 500/650 230
2. Горизонтальные центробежные насосы серий 600ZN-1000ZN

Что касается крупногабаритных насосов, в связи с высокими требованиями клиентов к расстоянию транспортировки некоторые насосы имеют двойной корпус, что позволяет им выдерживать высокое давление. Способ смазки – жидкая смазка.

Серия Объемная скорость потока (м3/ч) Напор (м) Скорость вращения (об/мин) Макс. эффективность (η%) NPSH (м) Диаметр всасывающего и выходного отверстий (мм) Макс. диаметр гранул (мм)
600ZN 5000-9000 55-80 280-420 84-85 6 600/660 320
700ZN 8000-12000 60-85 280-380 83-85 6 700/760 380
900ZN 12000-19000 50-75 280-330 85-87 6 900/960 420
1000ZN 16000-25000 23-76 181-290 85-87 6 1000/1200 450

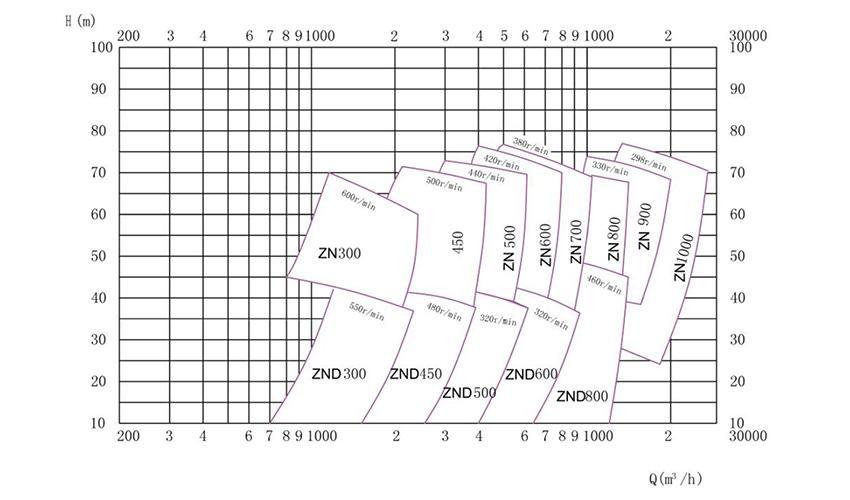

Ассортимент
Горизонтальный центробежный насос серии ZG
Разработка дизайна

Учитывая, что серия наносов ZN часто используется на борту судна или под водой, когда с нами связываются клиенты, мы стараемся предоставить полностью укомплектованные насосные системы, которые готовы к установке в трюмах, тем самым мы экономим время установки и возможные расходы.

Благодаря нашему многолетнему опыту к настоящему времени мы разработали три вида конструкций центробежных насосов, которые обычно включают в себя головку насоса, бортовой редуктор, высокоэластичную муфту, дизельный привод и др. В зависимости от конструкции насосы имеют разное применение:

Горизонтальный центробежный насос серии ZG

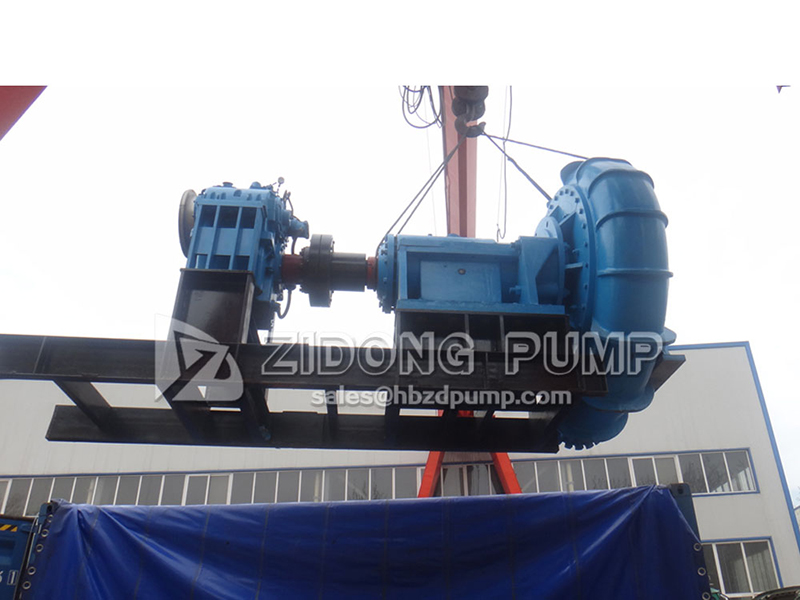

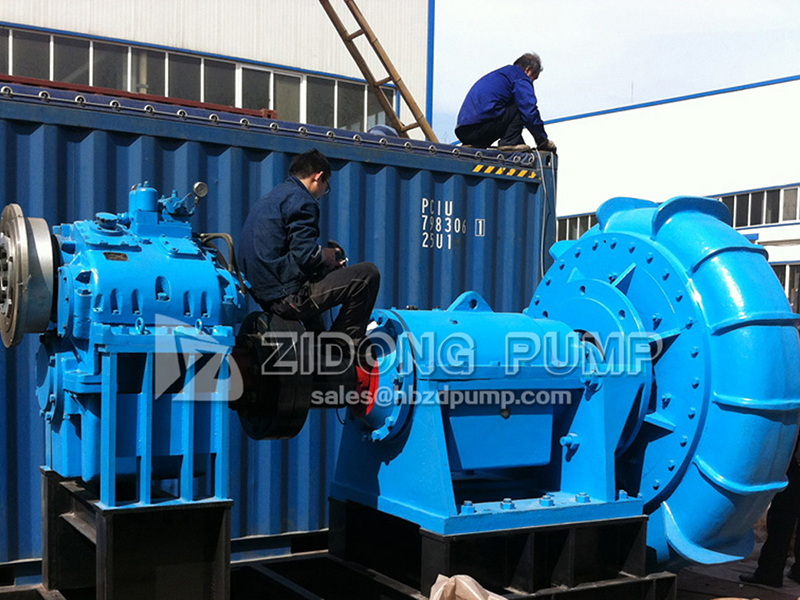

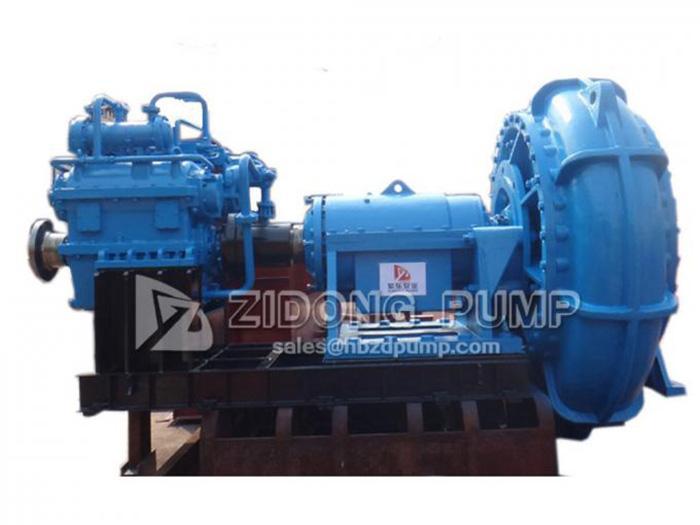

1. Центробежный насос с опорой
Это наиболее популярный вид насосов. Корпус, редуктор, привод и другие части насоса прочно закреплены благодаря опоре, что обеспечивает структурную устойчивость. Данный насос используется в дноуглубительных снарядах маленького размера.


Горизонтальный центробежный насос серии ZG

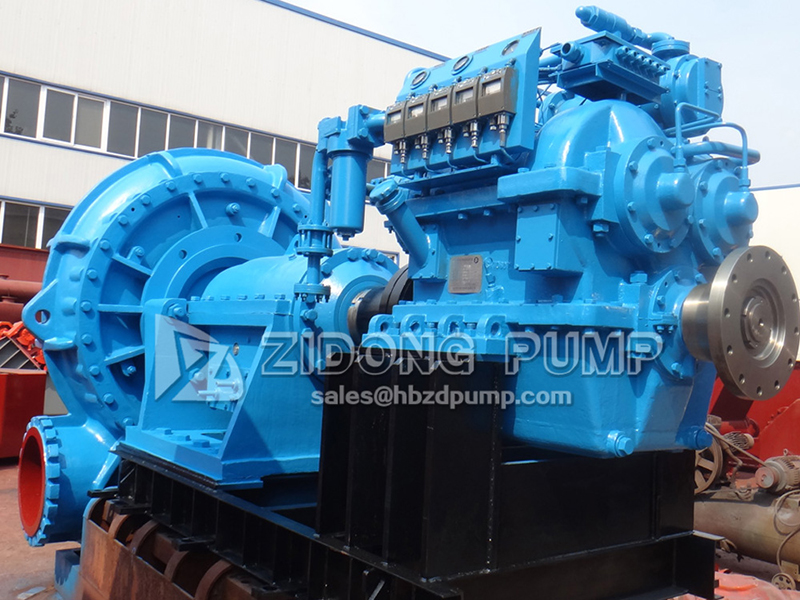

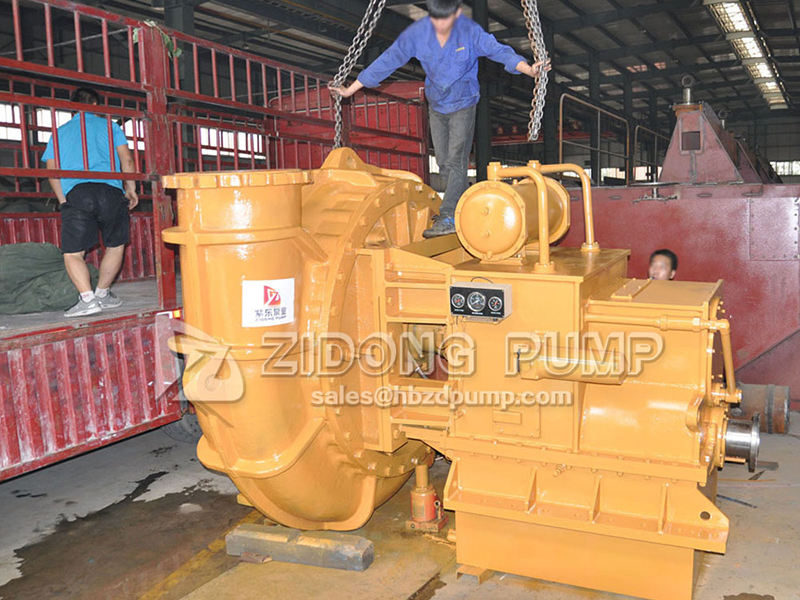

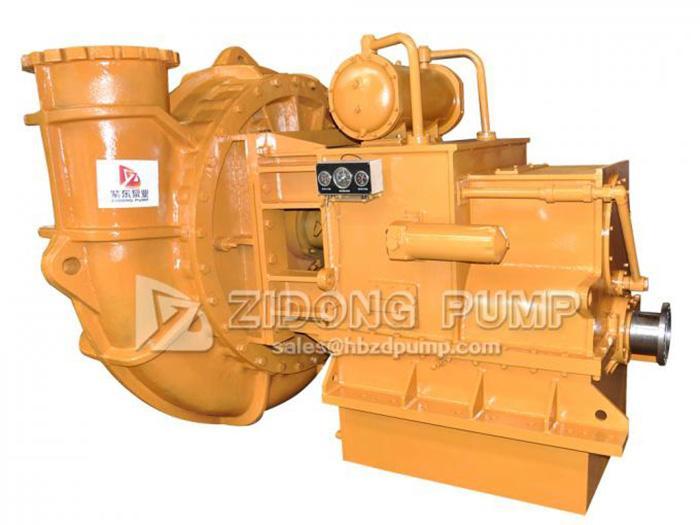

2. Центробежный насос с встроенным редуктором
Центробежный насос данного типа предназначен для больших дноуглубительных снарядов. Для облегчения конструкции насоса мы убрали опору и специально изготовили редуктор и дизельный привод на одном подшипнике. Таким образом, корпус насоса, редуктор и дизельный привод являются одним целым.

Грузоподъемность дноуглубительного снаряда ограничена, в связи с чем благодаря более легкой конструкции по сравнению с другими насосами с аналогичной пропускной способностью эффективность его использования возрастает.


Горизонтальный центробежный насос серии ZG

3. Погружной насос с 30-метровой глубиной всасывания
Наиболее часто встречающаяся проблема при дноуглубительных работах – это высота песчаного дна, поднятого на поверхность воды, которая иногда может превышать глубину всасывания обычного горизонтального центробежного насоса для добычи песка 15-20м. Использование обычного погружного насоса приведет к быстрой перегрузке электропривода или наполнению водой или другим рискам. Погружной насос был разработан для решения этих проблем. Его максимальная глубина всасывания превышает 30м, обеспечивая безопасность, стабильность и долговечность.

Горизонтальный центробежный насос серии ZG

Чтобы приспособить корпус насоса к подводным работам, мы изменили его опору, а также использовали специальный подшипник и 3-слойную герметичную структуру для защиты подшипникового узла от влияния воды.

Рекомендации: При глубине работы 20м, требуется всасывающая труба длиной как минимум 30м. Это снизит давление всасывания и приведет к низкой эффективности всасывания. Чтобы избежать данной проблемы, мы рекомендуем устанавливать погружной насос рядом с песчаной отмелью, что повысит давление всасывания.
